Crimping Kabel dan Sharing Data

Crimping Kabel LAN menggunakan kabel UTP dan RJ45

Alat dan Bahan :

1. Kabel UTP

2. 2 Buah RJ45

3. Tang Crimping

4. Tester kabel

Langkah - langkah :

Menyiapkan kabel UTP yang akan digunakan untuk kabel LAN. Kabel dipotong sesuai kebutuhan dengan panjang maksimal 50 meter.
Memotong kedua ujung kabel dengan mengupas kulit luar dari kabel terlebih dahulu kemudian diratakan.
Meluruskan 8 kabel yang masih dipilin dan diurutkan sesuai standar urutan kabel Straight atau Crossover
Jika kabel telah terurut, selanjutnya meratakan kabel dengan cara dipotong simetris
Memasukkan kabel ke RJ45 dengan tembaga menghadap ke arah wajah
Memastikan kabel telah masuk dan rata pada bagian ujung RJ45
Melakukan crimping dengan cara kabel dan tang ditekan secara bersamaan.
Kabel yang telah dicrimping, selanjutnya di test menggunakan LAN tester
Jika lampu indikator 1-8 menyala maka instalasi kabel telah berhasil dan siap digunakan.

Sharing Data

Dalam jaringan LAN dapat digunakan minimal 2 laptop untuk saling terkoneksi atau terhubung. Dengan kedua laptop yang terhubung tersebut dapat melakukan sharing data berupa file dan folder. Untuk konfigurasi 2 PC atau laptop agar saling terkoneksi, lakukan langkah-langkah sebagai berikut:

Atur IP pada PC atau laptop pertama
Buka Open Network and Sharing Center
Dapat dilakukan dengan cara klik kanan pada icon wifi pada windows dibagian kiri bawah, kemudian pilih Open Network and Sharing Center

Dapat dilakukan dengan cara mengklik icon wifi, kemudian pilih Open Network and Sharing Center

Dapat juga dilakukan dengan cara mengklik icon windows setelah itu pilih Control Panel

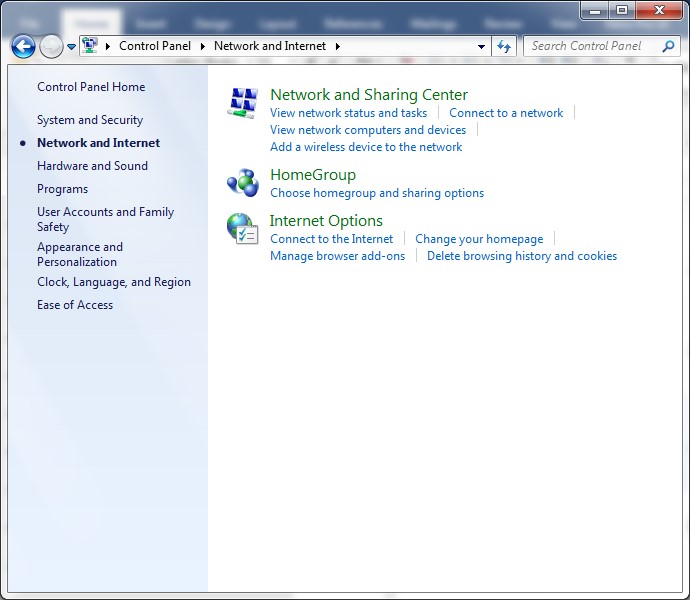

Kemudian pilih Network and Internet

Setelah itu pilih Network and Sharing Center

Setelah itu pilih Change adapter settings

Klik kanan Local Area Connection, pilih Properties

Kemudian klik 2x pada Internet Protocol Version 4 (TCP/IPv4) atau dengan cara klik saja pada Internet Protocol Version 4 (TCP/IPv4) setelah itu pilih Properties

Setelah itu muncul tampilan Internet Protocol Version 4 (TCP/IPv4) Properties

Atur IP pada PC atau laptop pertama ini dengan IP kelas C yaitu 192.168.1.1

Untuk Subnet mask yaitu 255.255.255.0

Setelah itu klik OK

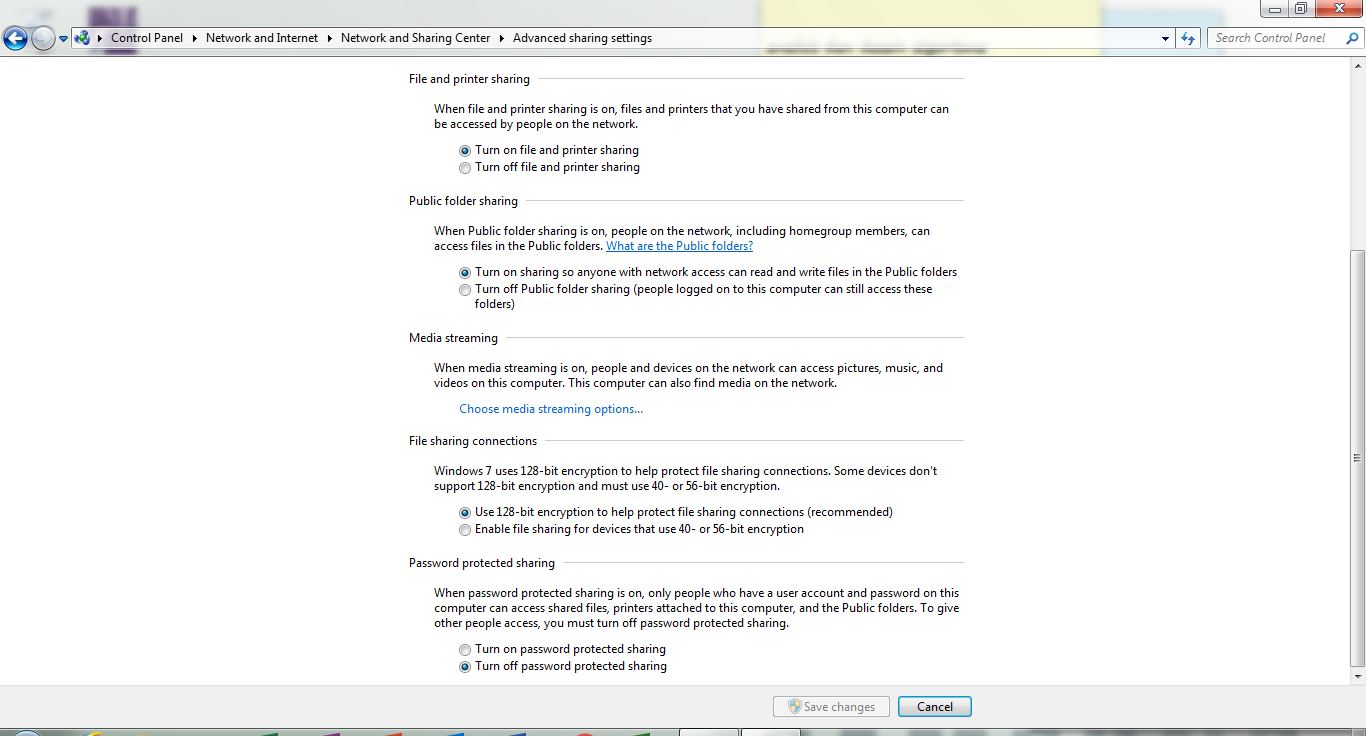

Kembali pada bagian Network and Sharing Center, kemudian pilih Change andvance sharing settings

Pastikan pada Password protected sharing menjadi Turn of password protected sharing, setelah itu klik save changes

Konfigurasi juga pada PC atau laptop kedua

Lakukan konfigurasi seperti konfigurasi pada PC atau laptop pertama, yang membedakan yaitu gunakan IP yang berbeda tetapi masih dalam satu jaringan yang sama. Gunakan IP 192.168.1.2

Uji konfigurasi dengan melakukan ping pada Command Prompt. Buka Command Prompt dengan cara klik icon windows lalu pada Search programs and files ketik cmd setelah itu tekan Enter pada tombol keyboard setelah itu muncul tampilan Command Prompt. Karena ini dilakukan uji konfigurasi pada PC atau laptop kedua sehingga untuk melihat apakah sudah terkoneksi dengan PC atau laptop pertama, pada Command Prompt ketik “ping 192.168.1.1”. Bila terhubung maka akan menampilkan gambar sebagai berikut

Setelah kedua PC atau laptop telah terkoneksi, Buka Windows Explorer kemudian pilih Network. Kemudian menampilkan nama komputer yang telah terhubung. Gambar dibawah ini diambil dari laptop pertama yaitu AYU PC sehingga menampilkan juga laptop kedua yaitu ASUS.

Lakukan sharing file

Untuk melakukan sharing file, pada file yang ingin dishare klik kanan kemudian pilih Share with selanjutnya pilih Specific people

Pilih Everyone kemudian Add

Kemudian pilih Read/Write, setelah itu pilih Share

Muncul tampilan pemberitahuan file sudah dishare, yaitu dishare pada AYU PC yaitu pada folder Wahyu Indarti W. Untuk folder tersebut sebelumnya sudah dilakukan sharing folder.
